تفاوت ماژول های SFP و +SFP

Posted on 2022/08/102022/08/10 by superadmin

ماژول های SFP و +SFP :

ماژول های SFP و +SFP از لحاظ شکل ظاهری کاملاً شبیه یکدیگر هستند و اکثر سوئیچ های شبکه نیز از هر دو ماژول پشتیبانی می کنند. حال شاید این سوال برای شما پیش بیاید که آیا واقعا این دو ماژول یکی هستند؟ و یا اینکه تفاوت میان این دو چیست؟

مشخصات و قیمت ماژول های فیبر نوری سیسکو

ماژول های SFP:

ماژول های SFP مخفف کلمه Small Form-factor Pluggable می باشد. این گیرنده با قابلیت hot-pluggable است که به درگاه SFP سوئیچ شبکه وصل می شود و از SONET ، Gigabit Ethernet ، کانال فیبر و سایر استانداردهای ارتباطی پشتیبانی می کند.

مشخصات SFP براساس IEEE802.3 و SFF-8472 است. آنها قادرند از سرعت حداکثر 4.25 گیگابیت بر ثانیه پشتیبانی کنند. این ماژول ها به دلیل اندازه کوچکی که دارند می توانند جایگزین مناسبی برای مبدل های گرفیکی رایج قبلی (GBIC) شوند. به همین دلیل است که ماژ‌ول های SFP به Mini-GBIC نیز معروف می باشند. بس از انتخاب ماژول SFP ، همان درگاه الکتریکی روی سوئیچ می تواند به انواع مختلف فیبر (چند حالت یا تک حالت) و طول موج های مختلف متصل شود.

ماژول های +SFP:

در رابطه با ماژول های SFP و +SFP همان طور که گفته شد ماژ‌ول های SFP تنها از 4.25Gbps بر ثانیه پشتیبانی می کنند به همین دلیل ماژول های +SFP بعد از آن به بازار عرضه شدند. این ماژول ها می توانند از سرعت 16Gbps پشتیبانی نمایند. در واقع ، +SFP یک نسخه پیشرفته از SFP است. مشخصات +SFP مبتنی بر

SFF-8431 بوده و معمولاً از 8 گیگابایت بر ثانیه کانال فیبر ، 10 گیگابیت اترنت و شبکه حمل و نقل نوری استاندارد OTU2 پشتیبانی می کند. در مقایسه با 10 ماژول 10 گیگابیت اترنت XENPAK یا XFP ، ماژول +SFP کوچکتر بوده از طرفی به عنوان محبوب ترین ماژول 10 گیگابیت اترنت در بازار تبدیل شده است.

مشخصات و قیمت ماژول های فیبرنوری میکروتیک

ماژول های SFP یا +SFP:

با توجه به مطالب بالا متوجه شدیم تنها تفاوت میان این دو ماژول میزان انتقال داده است. و با توجه به سرعت داده های مختلف، برنامه ها و فاصله انتقال نیز متفاوت است. معمولاً ماژول SFP به درگاه SFP سوئیچ و ماژول +SFP به پورت +SFP سوئیچ وصل می شود. البته لازم به ذکر است اینکه برای کدام سوئیچ کدام ماژو‌ل های SFP و +SFP را باید انتخاب کنید، بستگی به نوع سوئیچ شما دارد.

آیا می توانیم از فرستنده SFP در اسلات +SFP استفاده نماییم؟

یکی از سوالاتی که همواره ممکن است برای شما ایجاد شود این است که آیا می توان ماژول های SFP را در اسلات های +SFP قرار داد؟ جواب بله است می توان از ماژول های SFP در اسلات های +SFP استفاده کرد.

به عنوان یک قاعده کلی ، SFP ها در اسلات +SFP کار می کنند ، اما ماژول های +SFP در اسلات های SFP کار نمی کنند. وقتی ماژول SFP را در درگاه +SFP وصل می کنید ، سرعت این پورت 1G است نه 10G. علاوه بر این ، درگاه +SFP معمولاً هرگز نمی تواند از سرعت زیر 1G پشتیبانی کند. یعنی نمی توانیم 100BASE SFP را در درگاه +SFP وصل کنیم.

در حقیقت، پاسخ به این سوال، تا حد زیادی به مدل های سوئیچ بستگی دارد، زیرا در بعضی مواقع SFP در پورت های +SFP پشتیبانی می شوند و گاهی اوقات هم نه. به عنوان مثال ، تقریباً تمام اسلات های +SFP سوئیچ سیسکو می توانند از SFP پشتیبانی کنند و بسیاری از اسلات های +SFP سوئیچ Brocade فقط از +SFP پشتیبانی می کنند.

مشخصات و قیمت ماژول های فیبرنوری اچ پی

به طور کلی این ماژول ها تنها در یک سرعت مجاز می توانند انتقال داده را انجام دهند، نه بیشتر و نه کمتر. علاوه بر این ، هیچ چیزی مانند +SFP وجود ندارد که 1G را از یک طرف (به سمت فیبر) و سپس 10G را از طرف دیگر (به سمت دستگاه) انتقال دهد. اگرچه ما می توانیم در بسیاری از موارد از SFP در اسلات های +SFP استفاده کنیم ، اما این بدان معنا نیست که یک +SFP که به شکاف +SFP وصل شده است می تواند از 1G پشتیبانی کند.

برای مثال اگر در یک پیوند فیبر، SFP را در پورت +SFP از یک طرف (1G) وصل کنیم ، و سپس یک پورت +SFP را در پورت +SFP از طرف دیگر (10G) وصل کنیم ، ممکن است کار نکند. شما فقط نمی توانید 10GbE در یک طرف و 1GbE در دیگری داشته باشید.

هنگام استفاده از ماژ‌ول های SFP و +SFP در شبکه خود ، اطمینان حاصل کنید که سرعت هر دو انتهای پیوند فیبر یکسان است. ماژول های SFP ممکن است در اسلات +SFP استفاده شوند، اما ماژ‌ول های SFP هرگز نمی تواند به یک اسلات +SFP وصل شود. و آن هم به دلیل سرعت های مختلف، فاصله انتقال و طول موج می باشد. 10+SFP فقط می تواند برای پورت 10G +SFP استفاده شود و هرگز نمی تواند 1G را منتقل نماید.

معرفی پورت SFP و کاربرد آن

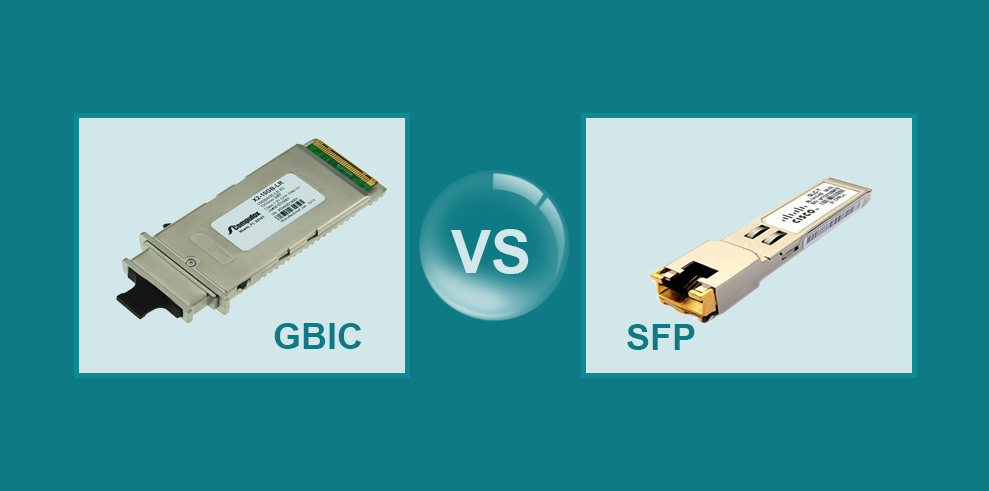

مقایسه ماژول های GBIC و SFP

Posted on 2022/08/092022/08/09 by superadmin

ماژول های GBIC و SFP:

GBIC مخفف کلمات Gigabit Interface Converter و SFP مخفف کلمات Small Form-Factor Pluggable هر دو به عنوان یک استاندارد برای برقراری ارتباطات بین رسانه هایی مثل کابل های مسی و فیبرهای نوری مورد استفاده قرار میگیرند.

معمولاً SFP به عنوان یک نسخه به روز شده از ماژول GBIC در نظر گرفته می شود. با این حال ، GBIC و SFP از نظر عملکرد برابر هستند. مهمترین تفاوتی که بین GBIC و SFP وجود دارد در اندازه این ماژول است ، ماژول های SFP کوچکتراز ماژول های GBIC هستند.

GBIC و SFP انواع مختلفی از interface دارند و بر روی نوع خاصی از فیبر نوری و طول موج عمل می کنند. با توجه به تفاوت بین این دو استاندارد ، بسیاری از کاربران نمی دانند چه زمانی از کدام فرستنده و گیرنده استفاده کنند و کدام لاین ماژول را برای سوئیچ / روتر خود انتخاب کنند. بنابراین در این مقاله قصد داریم GBIC و SFP را معرفی کرده و مشخص نماییم که چه زمانی بهتر است از ماژول GBIC و چه زمانی از ماژول SFP در پروژه های خود استفاده کنیم.

همه چیز درباره ی ماژول های GBIC و انواع آن

تعریف ماژول های GBIC و SFP چیست؟

برای متمایز کردن این دو استاندارد از یکدیگر، باید در ابتدا بدانیم که آنها چه ویژگی ها و کاربردهای دارند و هرکدام از آنها برای چه منظوری طراحی شده اند. GBIC و SFP هر دو دستگاه ورودی / خروجی با قابلیت hot-pluggable (جا به جایی در حین کار بدون ایجاد خلل) هستند که به پورت یا اسلات وصل می شوند.

GBIC معمولاً در Gigabit Ethernet و Fibre Channel استفاده می شود، اما کاربردهای GBIC فقط به این دو نوع محدود نمی شود. همچنین در Fast Ethernet (FE) GBIC, BIDI GBIC, CWDM GBIC, DWDM GBIC کاربرد دارد. GBIC معمولا با کانکتور SC همراه است.

ماژول های SFP مدت ها پس از ماژول های GBIC به بازار عرضه شدند. فرستنده های SFP برای پشتیبانی از SONET Synchronous Optical Network ،Gigabit Ethernet ،Fibre Channel و سایر استانداردهای ارتباطی طراحی شده اند.

SFP معمولا با کانکتور LC همراه بوده و همچنین به عنوان Mini-GBIC شناخته می شود زیرا دارای عملکردی مشابه GBIC است اما در یک ابعاد کوچکتر از GBIC است.

تفاوت ماژول های SFP و +SFP

تفاوت و مقایسه ماژول های GBIC و SFP :

هر نوع از فرستنده وگیرنده های GBIC و SFP ، با طول موج های مختلف و در یک مکان یا فاصله مشخص، کار می کند.

برای مثال: ماژول های 1000BASE GBIC/SFP SX با طول موج 850 نانومتر، تا حداکثر 550 متر روی فیبر چند حالته و کانال فیبر 4G ، با طول موج 850 نانومتر حداکثر از 150 متر پشتیبانی می کنند .

ماژول های 1000 BASE SFP LX با استفاده از طول موج 1310 نانومتر تا حداکثر 10 کیلومتر از فیبر تک حالته و 1000BASE-ZX با همین طول موج می تواند به 80 کیلومتر برسد.

BASE-T1000 از رابط مسی RJ45 استفاده می کند. معمولاً داده های مربوط به، طول موج و اطلاعات مسافت در نام ماژول هستند.

1000BASE-SX GBIC 850nm 550m transceiver بنابراین به راحتی می توانید مدل های مختلف فرستنده و گیرنده GBIC / SFP را شناسایی کنید.

علاوه بر این ، هر دو ماژول GBIC و SFP پشتیبانی از عملکرد (DOM (digital optical monitoring پشتیبانی کرده و به کاربران امکان می دهند real-time ماژول را پیدا کنند.

GBIC vs SFP: چه زمانی از GBIC و چه زمانی باید از SFP استفاده کنیم؟

با توجه به توضیحات فوق ، فقط می توانید تفاوت و مقایسه ماژول های GBIC و SFP را از نظر سایز و ظاهر متوجه شوید. اما چرا SFP ها را بعد از GBIC روانه بازار کردند؟

در حقیقت ، مهم ترین دلیل این است که اندازه بزرگ ماژول GBIC از ایجاد تعداد واسط بیشتر در کارت یا سوئیچ جلوگیری کرده زیرا فضای بیشتری را اشغال می کند. هنگامی که رابط های بیشتری درلاین سوئیچ مورد نیاز باشد ، سایزبزرگ GBIC به دلیل اینکه حجم بالایی را اشغال می کند مشکل ساز می شود .به منظور حل این مشکل ،SFP هایی را تولید کردند که در مقایسه با GBIC ها اندازه کوچکتری دارند.

حال شاید سؤال های زیر برای شما ایجاد شود:

ـ به عنوان مثال ، آیا تا به حال line card، 48 پورت GBIC در سوئیچ 6500 سیسکو شنیده اید؟

پاسخ به سؤال: نه ، زیرا داشتن 48 رابط بزرگ GBIC بر روی line card سوئیچ امکان پذیر نیست.اما line card 48 پورت SFP وجود دارد.

اگر ماژول SFP فضای کمتری را می گیرد ، چرا فقط از ماژول SFP استفاده نمی کنیم و ماژول های GBIC را رها نمی کنیم؟

پاسخ به سؤال: زیرا همیشه تعداد رابط های بیشتر بهتر نیست.

با این حال دو حالت وجود دارد:

1-اگر از قبل سوئیچ یا line card تهیه کردید ، استفاده از GBIC یا SFP درسوئیچ به line card که دارید بستگی دارد.

Line cards و سوئیچ ها معمولاً (نه همیشه) با اسلات های خالی GBIC و SFP عرضه می شوند ، که در آن می توانید ماژول های GBIC و SFP را بصورت جداگانه خریداری کرده و در اسلات های خالی جایگذاری کنید، درست مثل شاسی 6500 که اسلات خالی دارد و شما می توانید line Card را خریداری کنید.

2- حالت دیگر زمانی است که شما سوئیچ یا line card ندارید و می خواهید تصمیم بگیر که از GBIC یا SFP استفاده کنید. این در واقع به تعداد رابط های مورد نیاز در مدل خاص سوئیچ وline card های مورد نظر که می خواهید تهیه کنید، بستگی دارد.

به عنوان مثال ، اگر می خواهید از دو رابط فیبر در سوئیچ 6500 استفاده کنید ، از 2 پورت GBIC به جای 48 پورت SFP ، استفاده خواهید کرد. اگر به 24 رابط فیبر احتیاج دارید ، از 16 پورت GBIC استفاده نمی کنید،از کارت خط 48 پورت SFP استفاده خواهید کرد.

نتیجه گیری :

ما در این پست توضیح داده ایم که چه زمانی بهتر است از GBIC و چه زمانی از SFP استفاده کنیم. شما می توانید با توجه به شرایط و نیاز خود تصمیم بگیرید که از ماژول GBIC یا SFP استفاده کنید.

علاوه بر این ، فرستنده و گیرنده GBIC و فرستنده و گیرنده SFP قادر به کار بر روی یک فیبر هستند. فقط مطمئن شوید که این دو ماژول در طول موج و نوع / اندازه مان فیبر کار می کنند. معمولاً یک کابل فیبر مناسب LC به SC می تواند به ایجاد link کمک کند.

همه چیز درباره ی ماژول های GBIC و انواع آن

Posted on 2022/08/062022/08/06 by superadmin

هر آنچه درباره ماژول های GBIC باید بدانید:

ماژول های GBIC یا Gigabit Interface Converter یک وسیله ورودی / خروجی با قابلیت hot-swappable است که به یک درگاه (slot) یا Gigabit Ethernet port وصل می شود و درگاه را با شبکه ارتباط می دهد. البته لازم به ذکر است این ماژول ها به ندرت استفاده می شوند زیرا ماژول های SFP جایگزین مناسبی برای آنها هستند.

مقایسه ماژول های SFP و GBIC

GBIC های کمپانی سیسکو در انواع مختلفی در بازار عرضه می شوند. مانند:

1000BASE-T ،1000BASE-SX ،1000BASE-LX / LH ،1000BASE-ZX ،1000BASE-CWDM یا 1000BASE-DWDM که می توان آنها را در یک درگاه بر اساس port-by-port تلفیق کرد. با توسعه قابلیت های جدید ، این ماژول ها دسترسی به آخرین تکنولوژی های Interface را آسان می نماید.

ـ Cisco 1000BASE-T GBIC:

ماژول Cisco 1000BASE-T GBIC (شماره محصول WS-G5483) با استفاده از استاندارد RJ-45 interface یک پورت GBIC را به سیم های Category 5 متصل می کند.حداکثر فاصله کابل کشی Category 5 ، 328 فوت (100 متر) می باشد.

ـ Cisco 1000BASE-SX GBIC:

حداکثر فاصله کارکرد و عملکرد ماژول (Cisco 1000BASE-SX GBIC (WS-G5484 ، با کابل های قدیمی (MMF(Multimode Fiber

1815 فوت (550 متر) و با کابل لیزری (OM3 (optimized multimode fiber3281 فوت (1Km) می باشد.

ـ Cisco 1000BASE-LX/LH GBIC:

(Cisco 1000BASE-LX/LH GBIC (WS-G5486 کاملاً با استاندارد IEEE 802.3z 1000BASE-LX10 مطابقت دارد. این ماژول امکان دستیابی تا مسافت حداکثر 6.2 مایل (10 کیلومتر) بر روی کابل (SMF (single-mode fiber و تا 550 متر بر روی کابل (MMF(multimode fiber ارائه میدهد.

ـ Cisco 1000BASE-ZX GBIC:

عملکرد ماژول( Cisco 1000BASE-ZX GBIC (WS-G5487 بر فیبر معمولی تا طول 43.4 مایل (70 کیلومتر) می باشد. و عملکرد لینک تا 62 مایل (100 کیلومتر) با استفاده از فیبر تک حالته premium single-mode یا فیبر تک حالته

shifted single-mode امکان پذیر است. طول دقیق لینک به عوامل مختلفی از جمله : کیفیت فیبر ، تعداد اتصالات و کانکتورها بستگی دارد.

در صورت استفاده ازفیبر single-mode fiber در مسافت های کوتاه تر ، ممکن است لازم باشد که از یک تضعیف کننده نوری درون خط in-line استفاده شود تا از اضافه بار گیرنده، جلوگیری شود. یک تضعیف کننده نوری درون خطی 5 dB یا 10 dB باید بین کابل فیبر نوری و پورت دریافت کننده روی ماژول Cisco 1000BASE-ZX GBIC در هر انتهای لینک هنگامی که طول فیبر نوری کمتر از 15.5 مایل باشد (25 کیلومتر) گذاشته شود.

قیمت ماژول سیسکو مدل GBIC WS-G5483

قیمت ماژول سیسکو مدل GBIC WS-G5486

پشتیبانی از بستر های نرم افزاری(Platform Support)

ماژول های GBIC سیسکو از انواع مختلف سوئیچ ، روتر و دستگاه های نوری سیسکو (optical transport devices) پشتیبانی می کنند.

اتصالات و کابل کشی (Connectors and Cabling)

کانکتور (Dual SC/PC (for optical GBIC modules
کانکتور (RJ-45 (for 1000BASE-T GBIC

توجه: برای اتصال ماژول های GBIC با PC و UPS از پچ کورد استفاده می شود. لازم به ذکر است پچ کوردهایی با کانکتورهای APC ساپورت نمی شود. این پچ کوردها باید با استانداردهای (GR-326 (single-mode و (GR-1435 (multimode سازگار باشد.

مشخصات :

جدول 1 مشخصات کابل کشی را برای GBIC های Cisco که در پورت Gigabit Ethernet نصب می شود، ارائه می دهد. توجه داشته باشید که کلیه GBIC های Cisco دارای کانکتورهای نوع SC هستند و حداقل فاصله کابل برای کلیه GBIC های ذکر شده MMF و SMF شش و نیم فوت (2 متر) است.

فاصله کابل	پهنای باند مودال (MHz/km)***	اندازه هسته (Micron)	نوع فیبر	طول موج (nm)	GBIC
220m 275m 500m 550m 1000m	160 200 400 500 2000	62.5 62.5 50 50 50	MMF	850	Cisco 1000BASE-SX
550m 550m 550m 10km	500 400 500 9/10	62.5 50 50 9/10	*MMF SMF	1310	Cisco 1000BASE-LX/LH
70to 100 km	9/10	9/10	SMF	1550	Cisco 1000BASE-ZX

فاصله کابل

پهنای باند مودال (MHz/km)***

اندازه هسته
(Micron)

نوع فیبر

طول موج (nm)

GBIC

220m
275m
500m
550m
1000m

160
200
400
500
2000

62.5
62.5
50
50
50

MMF

850

Cisco 1000BASE-SX

550m
550m
550m
10km

500
400
500
9/10

62.5
50
50
9/10

*MMF

SMF

1310

Cisco 1000BASE-LX/LH

70to 100 km

9/10

SMF

1550

Cisco 1000BASE-ZX

نرخ از دست دادن فیبر (Fiber Loss Budgets ) برای 1000BASE-SX ، 1000BASE-LX و 1000BASE-ZX


Min	Max	Min	Max
17-	0	9.5-	3-	1000BASE-SX	WS-G5484
19-	3-	9.5-	3-	1000BASE-LX/LH	WS-G5486
23-	3-	0	5	1000BASE-ZX	WS-G5487

ابعاد: (H x W x D: 1.90 x 3.91 x 8.89 cm).

Cisco GBIC به طور معمول کمتر از 75 گرم وزن دارد.

شرایط محیطی و نیازهای انرژی(Environmental Conditions and Power Requirements)

محدوده دمای عملیاتی از 32 تا 122 درجه فارنهایت (0 تا 50 درجه سانتیگراد) است.

محدوده دمای ذخیره سازی از 40 تا 185 درجه فارنهایت (-40 تا 85 درجه سانتیگراد) است.

شماره محصولات Cisco GBIC:

Product Number	GBIC
WS-G5483	Copper (Cisco 1000BASE-T)
WS-G5484	Short wavelength (1000BASE-SX)
WS-G5486	Long wavelength/long haul (1000BASE-LX/LH)
WS-G5487	Extended distance (1000BASE-ZX)

نصب ماژول های GBIC:

برای نصب ماژول های GBIC مراحل زیر را دنبال کنید:

1ـ ماژول های GBIC را از جعبه خارج کنید.

2ـ برچسب روی ماژول را بررسی کنید تا مطمئن شوید مدل درستی را خریداری کرده اید.

3ـ پوشش پلاستیکی ماژول را خارج کرده و آن را در جایی نگه دارید زیرا ممکن است در آینده به آن نیاز پیدا کنید.

4ـ با دقت GBIC را از طریق سوکت وارد کرده و آن را درون سوکت GBIC قرار دهید. این کار را تا جایی ادامه دهید که مطمئن شوید ماژول به طور کامل در سوکت جا افتاده است.

احتیاط: مطمئن شوید ماژول را به درستی در داخل سوکت جای داده اید زیرا اگر آن را به اشتباه وارد نمایید ممکن است ماژول و یا سوکت دچار ایراد شوند.

قبل از جدا کردن dust plug های GBIC دستور العمل های زیر را اجرا کنید:

ـ قبل از جدا کردن پوشش Dust Plug های GBIC حتما اطمینان داشته باشید که قرار است با یک پچ پنل نوری اتصال برقرار نماید در غیر این صورت پوشش را جدا نکنید.

ـ همیشه اتصالات SC را قبل از برقراری ارتباط بازرسی و تمیز کنید.

ـ قبل از وصل و یا جدا کردن کانکتور SC گیره آن را نگه دارید.

5ـ dust plug پچ کورد فیبر نوری را از آن خارج کنید و آن را در جایی نگه دارید.

6ـ قسمتهای انتهایی فیبر نوری اتصال دهنده SC را بررسی و تمیز کنید.

7ـ dust plug ماژول را از آن خارج نمایید.

8ـ بلافاصله کابل رابط شبکه را به فرستنده GBIC وصل کنید.

خارج کردن ماژول های GBIC:

اگر می خواهید ماژول های GBIC را حذف کنید اقدامات زیر را انجام دهید:

1ـ اتصالات کابل نوری را از ماژول های GBIC جدا کنید.

2ـ با فشردن همزمان دو زبانه پلاستیکی GBIC را از شکاف خارج نمایید.

3ـ GBIC را از شکاف ماژول خارج کنید.

4ـ ماژول GBIC را در یک کیسه ضد الکتریسیته ساکن قرار دهید.

خرید ماژول GBIC

ماژول HWIC و کاربرد آن

Posted on 2022/08/032022/08/03 by superadmin

ماژول HWIC چیست؟

ماژول های HWIC :کارت رابط WAN یا WIC یک کارت تخصصی رابط شبکه (NIC) است که به دستگاه ها امکان اتصال به یک شبکه گسترده را می دهد. (NIC ارتباط بین یک دستگاه و یک شبکه محلی (LAN) را فراهم می کند). WIC دارای یک رابط (Channel Service Unit/Data Service Unit (CSU/DSUاست که به کارت اجازه می دهد تا با روتر متصل به یک شبکه ی WAN ارتباط برقرار کند. هر جا صحبت از سخت افزارهای تولید شده توسط سیسکو می شود، عبارت WAN نیز به چشم می خورد. WIC ساده، یک کارت مدار در اندازه ی استاندارد است که در یک اسلات expansion در روتر قرار می گیرد.

WICها برای سرویس تلفنی ساده ی قدیمی (POTS:plain old telephone service)، شبکه های بی سیم و شبکه های کابلی اختصاصی قابل استفاده هستند. WICها برای استفاده با تمام پروتکل های متداول شبکه تولید می شوند. سرعت اتصال داده ها از 56 کیلوبایت بر ثانیه برای اتصالات dial-up تا بالاترین سرعت پشتیبانی شده توسط شبکه های WAN میباشد. این کارتها سه نوع half-duplex، full-duplex، bisynchronous دارند.

HWIC مخفف High-Speed WAN Interface Card به معنای کارت رابط WAN با سرعت بالا است. کارت رابط کاربری WAN با سرعت بالا (HWIC) یک نسخه ی به روز شده و پیشرفته از WIC فعلی برای شاسی های سری 2600 و 3700 سیسکو است. HWIC نسبت به WIC ساده سرعت بیشتر و تراکم پورت بیشتری دارد. HWIC همچنین دارای یک ردیف شامل پین ها برای افزایش توان کارت ها و همچنین پشتیبانی از هر دو مورد Power over Ethernet) PoE) و توان درون خطی (inline) مبتنی بر فناوری سیستمهای سیسکو است.

کارت های رابط سیسکو در دو نوع فرم فکتور زیر موجود هستند تا قابلیتهای بیشتری برای کاربران فراهم شود:

کارتهای رابط Single-wide
کارتهای رابط Double-wide

کارت های رابط سیسکو با توجه به تکنولوژی هایی که پشتیبانی می کنند، طبقه بندی می شوند. به عنوان مثال، کارت های رابط (WAN (WIC از تکنولوژی های WAN مانند Gigabit Ethernet پشتیبانی می کنند و کارت های رابط صوتی (VIC) نیز از فناوری های صوتی پشتیبانی می کنند. کارت های رابط (Voice/WAN (VWIC بسته به قابلیت های روتری که در آن VWIC نصب شده است، می توانند از اپلیکیشنهای های صدا و داده را با هم پشتیبانی کنند. کارت های رابط پیشرفته WAN با سرعت بالا (EHWIC) قابلیت های LAN و WAN گسترده مانند Gigabit Ethernet و Ethernet switching را فراهم می کند.

نکته: EHWIC در روترهای سیسکو سری 1861-E، سری 1900 (ماژولار) ، سری 2900 و سری 3900 پشتیبانی می شوند.

مشخصات، اطلاعات و قیمت روترهای سیسکو

اکسس روترها و کارتهای رابط سیسکو:

کارت های رابط سیسکو که در این مقاله شرح داده شده اند، روی روترهای سیسکوی زیر پشتیبانی می شوند:

Cisco 1800 series (modular), including the Cisco 1841 routers –

Cisco 1900 series (modular), including the Cisco 1941 routers –

Cisco 2800 series, including the Cisco 2801, Cisco 2811, Cisco 2821, and Cisco 2851 routers –

Cisco 2900 series, including the Cisco 2901, Cisco 2911, Cisco 2921, and Cisco 2951 routers –

Cisco 3700 series, including the Cisco 3725 and Cisco 3745 routers –

Cisco 3800 series, including the Cisco 3825 and Cisco 3845 routers –

Cisco 3900 series, including the Cisco 3925 and Cisco 3945 routers –

Cisco MWR 1941-DC routers –

Cisco ICS 7750 routers –

محل قرارگیری اسلاتهای کارت های رابط و شماره گذاری در اکسس روترهای سیسکو:

ـ تصویر زیر محل اسلات کارت رابط در روترهای سیسکو سری 1800 (روتر1841 سیسکو )(ماژولار) نشان می دهد.

WIC, VWIC—data only, or HWIC slot 1
WIC, VWIC—data only, or HWIC slot 0

مشخصات، اطلاعات و قیمت روتر مدل CISCO 1841-K9

ـ تصویر زیر محل اسلات کارت رابط در روترهای سری 1900 را نشان می دهد.

EHWIC, HWIC, WIC, VWIC, slot 0
EHWIC, HWIC, WIC, slot 1, 1 double-wide, or 1 single-wide

نکته: به موارد زیر توجه کنید:

ساپورت VWIC فقط برای داده ها است.
اسلات double-wide می تواند یک EHWIC ، HWIC ، WIC یا VWIC (فقط داده) از نوع single-wide را در سمت چپ اسلات جای دهد.

مشخصات، اطلاعات و قیمت روتر مدل Cisco 1941-K9

ـ تصویر زیر محل اسلات محل کارت رابط در روترهای 2801 سیسکو را نشان می دهد.

WIC/VIC/VWIC/HWIC slot 3
WIC/VIC/VWIC slot 2
WIC/VIC/VWIC/HWIC slot 1
VIC/VWIC (voice only) slot 0
Interface card slot divider : تقسیم کننده ی اسلات کارت رابط
Interface card slot divider : تقسیم کننده ی اسلات کارت رابط

نکته: برای نصب کارت های رابط double-wide در روترهای 2801 سیسکو، تقسیم کننده ی (divider) اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.

مشخصات، اطلاعات و قیمت روتر سیسکو مدل 2801

ـ تصویر زیر محل اسلات کارت رابط در روترهای سری 2800 سیسکو (روتر2851 سیسکو) را نشان می دهد.

HWIC slot 3
HWIC slot 1
HWIC slot 2
HWIC slot 0
EVM slot
NME slot

نکته: به موارد زیر توجه کنید:

EVM = Extension voice module
NME = Network module enhanced

نکته: برای نصب کارت های رابط double-wide در روترهای 2811 ، 2821 و 2851 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.

ـ تصویر زیر محل اسلات کارت رابط در روتر 2901 سیسکو را نشان می دهد.

EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3

نکته: برای نصب کارت های رابط double-wide در روترهای 2901 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.

مشخصات، اطلاعات و قیمت روتر سیسکو مدل 2901

ـ تصویر زیر محل اسلات کارت رابط در روتر 2911 سیسکو را نشان می دهد.

EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3
(Service module slot (SM

نکته: برای نصب کارت های رابط double-wide در روترهای 2911 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.

مشخصات، اطلاعات و قیمت روتر سیسکو مدل Cisco 2911-K9

ـ تصویر زیر محل اسلات کارت رابط در روترهای 2921 و 2951 سیسکو را نشان می هد.

EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3
2951 SM / 2921 SM
2951 SM / 2921 blank panel

نکته: برای نصب کارت های رابط double-wide در روتر 2951 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.

مشخصات، اطلاعات و قیمت روتر سیسکو مدل 2951

مشخصات، اطلاعات و قیمت روتر سیسکو مدل 2921

ـ تصویر زیر محل اسلات کارت رابط در روترهای سری 3800 سیسکو (روتر 3825 سیسکو) را نشان می دهد.

(Network module slot 2 (extended double-wide
HWIC slot 2
HWIC slot 1
HWIC slot 2
HWIC slot 3
(Network module slot 1 (extended single-wide

نکته: برای نصب کارت های رابط double-wide در روترهای سری 3800 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.

مشخصات، اطلاعات و قیمت روتر سیسکو مدل 3825

ـ تصویر زیر محل اسلات کارت رابط در روترهای سری 3900 سیسکو را نشان می دهد.

EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3
3945 SM1
3945 SM2, 3925 SM1
3945 SM3
3945 SM4, 3925 SM2

نکته:

برای نصب کارت های رابط double-wide در روترهای سری 3900 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
برای نصب کارت های رابط double-wide در روترهای سری 3900 سیسکو، تقسیم کننده ی اسلات بین اسلاتهای SM3 و SM4 را بردارید، همچنین blank panel را در سمت راست SM2 بگذارید.

مشخصات، اطلاعات و قیمت روتر سیسکو مدل Cisco 3945-K9

ـ شکل زیر محل اسلات کارت رابط در روترهای MWR 1941-DC سیسکو را نشان می دهد.

Network module slot
Interface card slot 1
Interface card slot 0
Interface card slot 2

وِیژگی ماژول های HWIC:

HWIC اتصال گیگابیت اترنت را به روترهای Cisco Integrated Services Routers) ISR) برای بالا بردن اپلیکیشنهایی از جمله دسترسی به Metro Ethernet، مسیریابی inter-VLAN و اتصال سریع به سوئیچ های LAN، فراهم میکند.
HWIC گیگابیت اترنت تک پورته ی سیسکو یک اتصال گیگابیت اترنتی optical و copper را در یک فرم فکتور جمع و جور برای کلیه روترهای ISR فراهم می کند.
HWIC گیگابیت اترنت دفاتر شعب را قادر می سازد تا به شکلی مقرون به صرفه از uplinkهای پر سرعت در محیط های بی شماری استفاده کنند.

عملکرد پیشرفته گیگابیت اترنت در ISRهای سیسکو اپلیکیشنها و سرویسهای جدیدی را فعال میکند و همچنین ظرفیت بیشتری را برای قابلیت های موجود در مسیریابی inter-VLAN و bridging فراهم میکند. به علاوه، اکنون دیگر دفاتر شعب میتوانند به شبکه های MAN متصل شوند. HWIC قابلیت اتصال گیگابیت اترنت را فراهم می کند اما از آنجایی که توان سیستم عامل محدود است، از سرعت خط (line rate) پشتیبانی نمی کند.

احقاق انعطاف پذیری، HWIC شامل یک اسلات SFP) SFP مخفف Small Form-Factor Pluggable است) برای حمل هر کدام از SFPهای optical یا copper است (به جدول 1 توجه کنید) و به مشتریان امکان می دهد از SFP های مختلفی برای پاسخ به نیازهایی اعم از مسافت، هزینه، زیرساخت های موجود و گسترش شبکه در آینده استفاده کنند.

نرم افزار IOS سیسکو قابلیت های پیشرفته ای را اعم از کیفیت خدمات (QoS)، تعویض لیبل مولتی پروتکل (MPLS)، امنیت IPSec و VPN های لایه 3 ارائه میکند. از آنجایی که این یک کارت پورت مسیریابی شده است، کاربر می تواند آدرس IP را مستقیماً در رابط HWIC-1GE-SFP پیکربندی کند و نیازی به پیکربندی پورت برای VLAN trunking ندارد، همانطور که در تنظیمات رابط مجازی سوئیچ شده (Switched Virtual Interface مختصراً با SVI یاد می شود) این کار انجام می شود.

کارت ماژول سیسکو مدل HWIC-1GE-SFP

ویژگی های ماژول های HWIC:

1ـ ویژگیهای اترنت و VLAN

پروتکل Service Advertising (SAP) 3 با IEEE802.2
پروتکل دسترسی به زیر شبکه SNAP) 3 با IEEE802.2)
IEEE 802.1Q VLAN tagging
کنترل جریان (802.3x)
Gigabit EtherChannel برای افزونگی لینک (link redundancy)

2ـ ویژگیهای مدیریت شبکه:

CiscoWorks
پشتیبانی پروتکل ساده مدیریت شبکه (SNMP)
پشتیبانی نظارت کردن / مانیتور کردن از راه دور (RMON)
Cisco NetFlow accounting

3ـ ویژگی های QoS:

(Weighted Random Early Detection (WRED
(Precedence setting and mapping (802.1p
(Committed access rate (CAR
(Access control lists (ACLs : لیستهای کنترل دسترسی
فیلتر کردن آدرس مک
ACLهای توسعه یافته
ویژگی های باقیمانده ی QoS، به ازای هر پلتفرم و برای هر انتشار نرم افزار IOS سیسکو

4ـ سایر ویژگی ها:

فریم Jumbo تا 9576 بایت را پشتیبانی می کند.
پروتکل مدیریت گروه سیسکو و پروتکل مدیریت گروه اینترنت (IGMP) برای انجام multicasting
در دسترس پذیری بالا و پشتیبانی از پروتکلهای: (Hot Standby Router Protocol (HSRP)، Virtual Router Redundancy Protocol (VRRP) و (Gateway Load Balancing Protocol (GLBP

درج و حذف نوع Hot برای SFPها روی همه ی سیستم عاملها
نمایش مدیا یا نوع SFP از طریق رابط خط فرمان (CLI)

کاربردهای گیگابیت اترنت:

ـ گیگابیت اترنت در دفتر شعبه

در دفاتر شعب، Cisco Gigabit Ethernet HWIC یک uplink پر سرعت را ارائه می دهد. شکل زیر نشان می دهد که ضمن فراهم کردن اتصال به لایه 3، HWIC برای bridge کردن پروتکل های غیر قابل مسیریابی (non-routable) مورد استفاده قرار می گیرد. HWIC همچنین در مواقعی که نیاز به مسیریابی IEEE 802.1q inter-VLAN است و در هر LANای که به اتصال فیبری نیاز دارد کارآمد است.

ـ گیگابیت اترنت در شبکه های MAN:

شکل 3، Cisco Gigabit Ethernet HWIC که برای اتصال VPNهای لایه 3 که روی یک شبکه ی MAN استفاده می شود را نشان می دهد. نرم افزار IOS سیسکو کارهای QoS مانند شکل دهی به ترافیک و تشخیص اپلیکیشنهای کاربردی مبتنی بر شبکه (NBAR) را فعال می کند. همانند VLAN trunking، این حالت برای موقعیت هایی که اتصال فیبری مطلوب باشد، ایده آل است.

اتصال کارت های رابط Fast Ethernet High-Speed WAN تک و دو پورته به شبکه:

در این بخش چگونگی اتصال کارت های رابط Fast Ethernet High-Speed WAN تک و دو پورته یا مختصراً HWICها توضیح داده میشود.

نکته: Fast Ethernet HWICها را فقط در اسلاتهای HWIC وارد کنید؛ آنها مناسب قرارگیری در اسلاتهای WIC/VIC نیستند.

Fast Ethernet HWICهای تک و دو پورته ی سیسکو:

ماژولهای Fast Ethernet HWIC کارتهای رابط single-wide هستند و در مدلهای HWIC تک پورته (HWIC-1FE) وHWIC دو پورته (HWIC-2FE) موجود هستند.

LEDهای Fast Ethernet HWICها:

Fast Ethernet HWICها از سه LED در هر پورت استفاده می کنند تا عملیات Full-duplex یا Half-duplex ، Collisionها، سرعت، فعالیت انتقال / دریافت و وضعیت لینک (link status) را نشان دهند. تصویر زیر پنلهای جلوی HWIC-1FE و HWIC-2FE را نشان می دهند و جدول زیر نیز عملکرد LEDها را نشان می دهد.

شکل 1:

شکل 2: HWIC-2FE Faceplate

وضعیت	معنا	LED
روشن: Full-duplex	Duplex/Collision	FDX/COL
خاموش: Half-duplex
چشمک زدن: فعال بودن Collision
روشن: 100 Mbps	سرعت	100
خاموش: 10 Mbps
روشن: شناسایی پالسهای لینک	وضعیت لینک	LNK/ACT
خاموش: عدم شناسایی پالسهای لینک
چشمک زدن: انتقال / دریافت در حال انجام

نحوه اتصال Fast Ethernet HWICها به شبکه:

برای اتصال Fast Ethernet HWICها به شبکه باید فرآیند زیر را طی کنید:

گام اول: مطمئن شوید که روتر خاموش است.

گام دوم: Fast Ethernet HWIC را در اسلات HWIC در روتر قرار دهید.

گام سوم: برای اتصال HWIC به سیستم خود از کابل مناسب استفاده کنید.

گام چهارم: روتر را روشن کنید.

ماژول های PVDM و انواع آن

Posted on 2022/08/022022/08/02 by superadmin

ماژول PVDM چیست؟

قبل از بررسی ماژول های PVDM و انواع آن باید گفت همان طور که می دانید روترهای سیسکو به عنوان یکی از پرفروش ترین و پرکاربردترین تجهیزات شبکه به شمار می روند. حال اگر بخواهیم از این دستگاه ها جهت پردازش بسته‌های صوتی آنالوگ به دیجیتال یا همان VOIP استفاده نماییم، به یک سری تجهیزات سخت افزاری نیاز پیدا خواهیم کرد. از جمله این تجهیزات ماژول های PVDM می باشند. به عبارت دیگر DSP و PVDM باعث می شوند تا سری های سیسکو ISR ،تلفن های IP را به هم متصل نمایند. به این معنی که برای تحقق ارتباط صوتی می توانیم یک ISR ، یک PVDM و یک لایسنس UC بخریم.

ماژول پردازشگر سیگنال‌های دیجیتال صوتی (PVDM)، منابع سیگنال های دیجیتال (DSP) را به سیستم ارائه می نماید. لازم به ذکر است DSP ها چیپ هایی هستند که بر روی ماژول های PVDM سوار بوده و وظیفه تبدیل بسته های صوتی آنالوگ به دیجیتال را بر عهده دارند. یک ماژول PVDM می تواند از یک یا چند DSP تشکیل شده باشد. به عبارت دیگر هر PVDM از تعداد تراشه DSP تشکیل شده است، به طوری که می توان گفت هر چه تعداد تراشه های DSP افزایش یابد قدرت پردازش نیز افزایش خواهد یافت.

برخی از ویژگی های ماژول های PVDM عبارتند از:

ـ Voice T1/E1:

یکی از مزایای بسته بندی صوت به شکل بسته های IP، امکان جداسازی و انتقال در زمان های مختلف می باشد که این کار توسط برنامه TDM صورت می گیرد.

ـ کنفرانس:

این سیستم ها کنفرانس های تک یا چند کاربره را در ارتباطات سیسکو فراهم می آورند.

ـ کدگذاری های سراسری:

این امکان را فراهم می آورند تا کدها به کدک های دیگر تبدیل شوند.

ـ نقاط انتقال :

تعیین سرعت انتقال در جایی که کدک ها برای ارسال به یک شبکه متفاوت دیگر باید مجدداً بسته بندی شوند.

ـ تنظیم کیفیت صدا:

ماژول های PVDM می توانند عملیات فشرده سازی و مدیریت لرزش را انجام دهند.

ـ ذخیره انرژی:

مادربرد PVDM ها دارای چندین حالت جهت ذخیره انرژی می باشند. هنگامی که در حالت بدون استفاده قرار می گیرند می توانند تا 5 وات را صرفه جویی نمایند.

چیپ های DSP:

می توان گفت چیپ های DSP نقش اصلی را در سیستم ارتباطات سیسکو دارد. از این تراشه ها به چند صورت مانند تلفن های IP و ماژول های PVDM استفاده می شود. همان طور که گفته شد هر ماژول PVDM می تواند دارای تعداد زیادی DSP باشد.DSP ها اساساً شبیه تراشه های رم قدیمی هستند و مانند آنها نصب می شوند.

نوع تراشه, تعداد و نحوه کدگذاری چیپ های DSP می تواند عملیات پردازش را تحت تأثیر قرار دهد.

انواع ماژول های PVDM:

چهار نسخه PVDM در حال حاضر پشتیبانی می شوند:

1ـ ماژول های PVDM2 :

این ماژول ها توسط روترهای سری 2800، 3800، 2900 و 3800 پشتیبانی می شوند.

مزایای استفاده از ماژول های PVDM2:

ـ حمایت از سرمایه گذاری و قابلیت ارتقاء

ـ ظرفیت بالا و انعطاف پذیری

ـ خدمات کنفرانس و کدگذاری

ـ کیفیت صدای بهبودیافته

ماژول های PVDM2 کجا نصب می گردند؟

می توانید با استفاده از کارتهای آداپتور ویژه PVDM2- ADPTR این ماژول ها را در اسلات های مادربرد نصب کنید. همچنین می توانید با استفاده از کارت آداپتور ماژول شبکه به سرور (SM-NM-ADPTR) ، یک NM-HDV2 با PVDM2 را در شکاف ماژول سرویس روترهای سیسکو سری 2900 و 3900 وارد کنید.

قیمت ماژول سیسکو مدل PVDM2-32

قیمت ماژول سیسکو مدل PVDM2-64

2ـ ماژول های PVDM3 :

این ماژول ها توسط روترهای سری 2900 و 3800 پشتیبانی می شوند. لازم به ذکر است ماژول های PVDM3 تراکم بالاتری را نسبت به ماژول های PVDM2 ارائه می نمایند.

مزایای استفاده از ماژول های PVDM3:

ـ تراکم و قدرت پردازش بیشتر نسبت به PVDM2

ـ حفاظت از سرمایه گذاری و قابلیت های ارتقاء میدانی

ـ گنجایش کانال 4 برابری بیشتر از PVDM2s

ـ پشتیبانی از اتصالات صوتی آنالوگ و دیجیتال

ـ پشتیبانی از کنفرانس ها و شرکت کنندگان بیشتر (حداکثر 64 نفر)

ـ ادغام با Multigigabit fabric)MGF) در روترهای سیسکو سری 2900 و 3900 برای ارائه توان IP بالاتر در سیستم

ـ دارای گزینه ذخیره سازی انرژی در هنگام عدم استفاده از DNS

ماژول های PVDM3 کجا نصب می گردند؟

می توانید PVDM3 را در اسلات های PVDM3 روی مادربرد روترهای سری Cisco 2900 و 3900 نصب کنید.

قیمت ماژول سیسکو مدل PVDM3-128

قیمت ماژول سیسکو مدل PVDM3-32

قیمت ماژول صدا سیسکو PVDM3-64

3ـ ماژول های PVDM4 :

این ماژول ها دارای تراکمی مشابه با ماژول های PVDM2 بوده و توسط روترهای سری 4300 و 4400 پشتیبانی می شوند. PVDM4 در T1 / E1 ماژول های رابط شبکه NIM و همچنین در مادربرد موجود می باشند.

قیمت ماژول سیسکو مدل PVDM4-128

قیمت ماژول سیسکو مدل PVDM4-64

مزایای استفاده از ماژول های PVDM4:

ـ ارائه چند برابر تقسیم زمان (TDM) در ماژول T1 / E1

ـ ارائه خدمات صوتی مبتنی بر IP

ـ مدیریت کیفیت صدا

ـ صرفه جویی در مصرف برق، در صورت استفاده ، هر PVDM4 می تواند حداکثر 5 وات انرژی را ذخیره کند.

ماژول های PVDM4 کجا نصب می گردند؟

این ماژول ها بر روی مادربرد T1 / E1 NIM روترهای سری 4300 و 4400 نصب می گردد. هر روتر تنها یک اسلات PVDM4 در مادربرد می باشد. هر NIM دارای یک اسلات PVDM4 است.

4ـ ماژول های SM-XPVDM:

این ماژول ها توسط روترهای 4451 ،4431، 4351 پشتیبانی می شوند.

قیمت روتر سیسکو مدل ISR4351-K9

مشخصات روتر سیسکو مدل ISR4331-K9

نکته: در روترهای سری 2900 و 3800 هر دو ماژول PVDM2 و PVDM3 قابل نصب می باشند. ماژول های PVDM3 بدون آداپتور قابل نصب هستند، در حالی که ماژول های PVDM2 نیاز به آداپتور دارند. این بدان معناست که PVDM2 را می توان در 2900 و 3900 ISR با آداپتور نصب کرد.

انواع مختلف هر کدام از ماژول های PVDM و قابلیت های آنها:

مدل های PVDM2 برای روترهای سری ISR:

توضیحات	نام ماژول
ماژول Fax/Voice DSP برای انتقال روی 8 کانال	PVDM2-8
ماژول Fax/Voice DSP برای انتقال روی 16 کانال	PVDM2-16
ماژول Fax/Voice DSP برای انتقال روی 32 کانال	PVDM2-32
ماژول Fax/Voice DSP برای انتقال روی 48 کانال	PVDM2-48
ماژول Fax/Voice DSP برای انتقال روی 64 کانال	PVDM2-64

مدل های PVDM3 برای روترهای سری ISR G2:

توضیحات	نام ماژول
ماژول Voice & Video DSP برای انتقال روی 16 کانال	PVDM3-16
ماژول Voice & Video DSP برای انتقال روی 32 کانال	PVDM3-32
ماژول Voice & Videov DSP برای انتقال روی 64 کانال	PVDM3-64
ماژول Voice & Video DSP برای انتقال روی 128 کانال	PVDM3-128
ماژول Voice & Video DSP برای انتقال روی 192 کانال	PVDM3-192
ماژول Voice & Video DSP برای انتقال روی 256 کانال	PVDM3-256

مدل های PVDM4 و SM-XPVDM برای روترهای سیسکو سری 4000:

	تعداد کانال ها
پیچیدگی بالا	پیچیدگی متوسط	پیچیدگی پایین	نام ماژول
16	24	32	PVDM4-32
32	48	64	PVDM4-64
64	96	128	PVDM4-128
128	192	256	PVDM4-256
192	384	768	SM-XPVDM
256	512	1024	SM-XPVDM
512	1024	2048	SM-XPVDM
770	1400	3080	SM-XPVDM

نکته: همانطور که در جدوال بالا مشاهده می کنید، کنار هر کدام از نام های ماژول ها دو عدد به چشم می خورد. اولی که مدل ماژول PVDM بوده و دومی تعداد ارتباطی که هر ماژول می تواند در یک لحظه برقرار کند را نمایش می دهد. اولین عدد از سمت چپ نسل PVDM و دومی نشان دهنده تعداد تماس هایی است که یک PVDM می تواند همزمان پشتیبانی کند. خوب است بدانیم تعداد کانال های پشتیبانی شده در PVDM2 و PVDM3 کاملا بستگی به پیچیدگی کدک دارد.

چگونگی نصب ماژول های PVDM2 و PVDM3 بر روی روتر:

برای پشتیبانی از نسخه های پیشرفته پردازنده های سیگنال دیجیتال (DSP) می توانید تا دو PVDM نصب کنید. هر DSP از دو پورت صدای آنالوگ یا یک درگاه ISDN BRI پشتیبانی می کند.

برای نصب PVDM در مادربرد روتر این مراحل را دنبال کنید:

1ـ در شاسی دستگاه را باز کنید.

2ـ اسلات های PVDM را در مادربرد پیدا کنید.

3ـ کلیه ماژول های PVDM را با کشیدن قالب خارج کنید.

4ـ اگر قرار است تنها یک ماژول نصب شود آن را در اسلات صفر قرار دهید.

5ـ ماژول را در اسلات قرار دهید. این کار را به نحوی انجام دهید تا شکاف در کانکتور (لبه پایینی) ماژول PVDM با لبه اسلات به یکدیگر متصل شده تا ارتباط میان روتر و ماژول برقرار شود.

نکته: عمل جاگذاری ماژول های PVDM در اسلات را بسیار با دقت انجام دهید زیرا عدم توجه می تواند به ESD های آن آسیب برساند.

6ـ ماژول را محکم در شکاف نگه دارید ، آن را به سمت عقب روتر بچرخانید ، تا زمانی که صدای کلیک را بشنوید تنها در این حالت ماژول در جای مخصوص قرار می گیرد. اطمینان حاصل نمایید که ماژول در جای درست خود قرار گرفته است.

7ـ پس از نصب ماژول های حافظه یا داده روی مادربرد ، شاسی را ببندید.

نکته مهم : همان طور که در مطالب بالا گفته شد در روترهای سری 2900 و 3900 می توان با استفاده از آدابتور PVDM از ماژول های PVDM2 استفاده کرد. اما نمی توان روی یک روتر از هر دو ماژول PVDM2 و PVDM3 به طور همزمان بهره گرفت و نیاز هست که هر دو از یک خانواده باشند.

نکته: نحوه نصب ماژول های PVDM4 و SM-XPVDM بر روی روتر متفاوت می باشد که در مقاله های بعدی توضیح خواهیم داد.

شاید علاقمند به مطالعه در رابطه با ماژول های HWIC باشید پس در این حالت پیشنهاد می شود به لینک زیر مراجعه نمایید:

ماژول های HWIC و کاربرد آن

ماژول شبکه سیسکو Cisco X2-10G-SR

Posted on 2019/08/052020/02/22 by superadmin

اژول سیسکو X2-10GB-SR دارای گزینه های متنوعی از اتصال 10 گیگابیت اترنت برای مرکز داده، قفسه های سیم کشی سازمانی، و اپلیکیشن های حمل و نقل ارائه دهنده سرویس می باشد.

ماژول شبکه سیسکو Cisco X2-10G-LR

Posted on 2019/08/052020/02/22 by superadmin

ماژول سیسکو مدل X2-10GB-LR به مشتریان گزینه های متنوعی از اتصال 10 گیگابیت اترنت برای مرکز داده، قفسه های سیم کشی سازمانی، و اپلیکیشن های حمل و نقل ارائه دهنده سرویس

ماژول شبکه سیسکو Cisco DS-SFP-FC8G-SW

Posted on 2019/08/052020/02/22 by superadmin

ماژول فیبر نوری سیکو مدل DS-SFP-FC8G-SW دارای طول موج ۸۵۰ نانومتر است و نوع کابل فیبر نوری آن از نوع کانکتور LC و فیبر مالتی مد می باشد. ماژول SFP مخفف Small Form-Factor Pluggable بوده و استاندارد صنعتی سیسکو برای دیوایس های Hot Plug برای اینترفیس های گیگابیت اترنت در تجهیزات شبکه می باشد که امکان اتصال انواع فیبر نوری و حتی سیم مسی را برای روتر ها و سوئیچ های سیسکو که قابلیت پشتیبانی از ماژول فیبر نوری های SFP را دارند به ارمغان می آورد و نرخ انتقال آن ۸ گیگابیت بر ثانیه می باشد.
