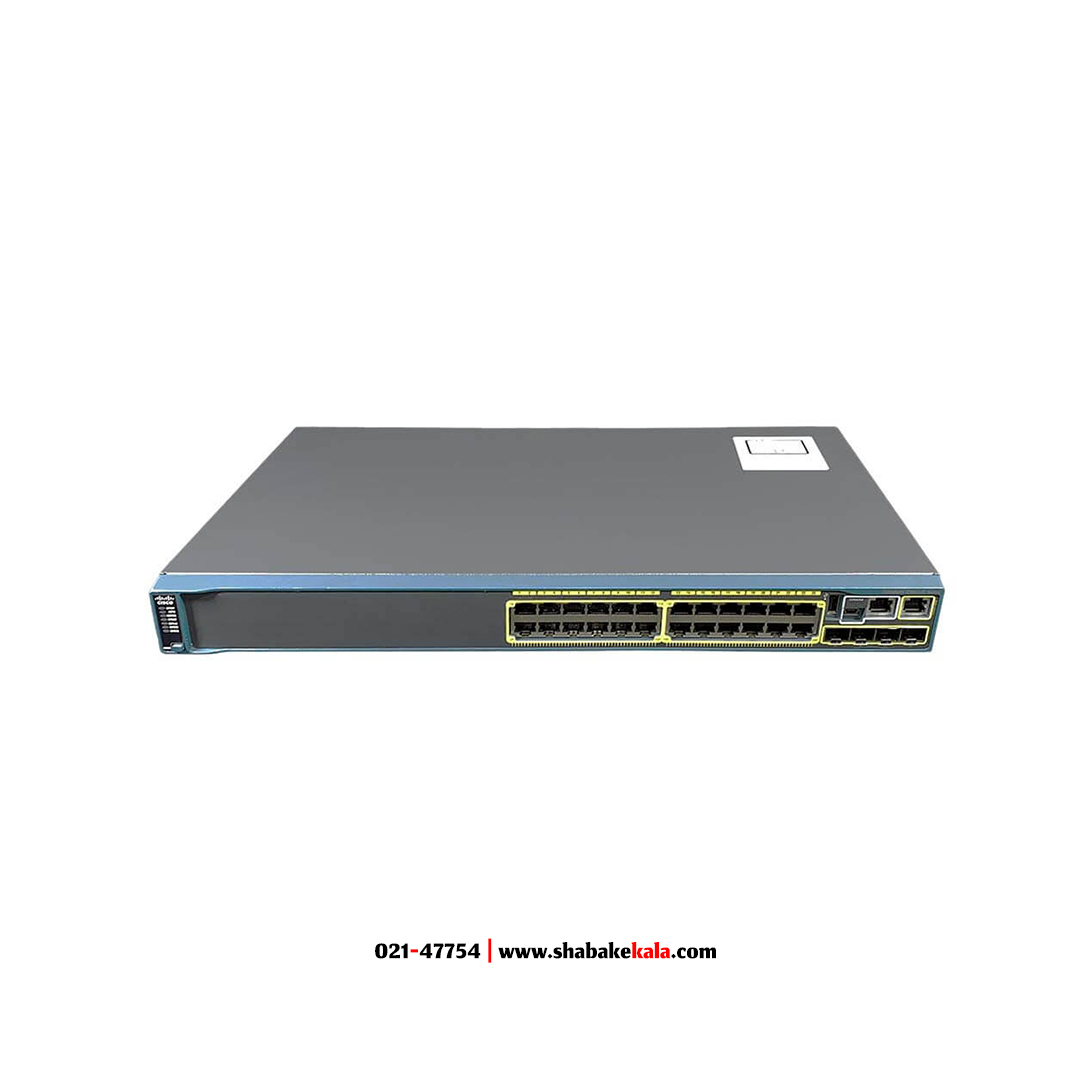

سوئیچ شبکه سیسکو 24 پورت WS-C2960S-24TS-L

ویژگی های کلی سوئیچ سیسکو WS-C2960S-24TS-L:

• دارای 24 پورت 10/100/1000
• دارای چهار اسلات ماژول SFP در قسمت Uplink با سرعت 1G
• یک پورت اترنت جهت مدیریت سوئیچ
• پورت USB جهت اتصال کنسول و انتقال فایل
• پشتیبانی از انواع نرم افزارهای مدیریت، کانفیگ، مانیتورینگ و نگهداری
• پشتیبانی از قابلیت FlexStack که امکان اتصال 4 سوئیچ از سری 2960 را برای شما فراهم می سازد.

– قابلیت FlexStack:

FlexStack نام تکنولوژی Stacking در سوئیچ سیسکو مدل WS-C2960S-24TS-L می باشد، ماژول FlexStack دارای پارت نامبر (PID:2960S-STACK) بوده که برای دستگاه های سری 2960S کاربرد دارد و ماژول FlexStack-Plus دارای پارت نامبر (PID: 2960X-STACK) است که برای محصولات سری 2960X کاربرد دارد. این دو ماژول از نظر اندازه با یکدیگر متفاوت هستند. ماژول FlexStack در پنل پشت سوئیچ های سری Cisco Catalyst2960 متصل می‌ شود.

به هر ماژول، دو عدد کابل FlexStack متصل بوده که با استفاده از این کابل ها، اعضای فیزیکی stack یک حلقه را تشکل می دهند و مسیر دیتای Redundant را برای هر عضو Stack فراهم می کنند. قابلیت FlexStack و FlexStack-Plus دارای انواع کابل Stack مشترک هستند و شما به انواع کابل های Stack برای هر دوی آنها نیاز ندارید. هر ماژول Flexstack از دو پورت پشتیبانی می کند. FlexStack و FlexStack-Plus هر دو اختیاری هستند و با استفاده از متد Hop-by-Hop به انتقال Packet های اترنت در سراسر Stack می پردازند. بسته ها از یک عضو به دیگر عضوها از طریق لینک Flex Stack عبور می کنند تا به مقصد خود برسند.

سوئیچ ها در این تکنولوژی با استفاده از پروتکل Flexstack ارتباط برقرار می کنند. این پروتکل بر روی هر سوئیچی اجرا شود و اجازه می دهد اعضا به عنوان یک سوئیچ منطقی رفتار کنند. سوئیچ  مستر وظیفه مدیریت دیگر اعضاء را بر عهده دارد و مواردی چون دسترسی اعضای Stack، سیستم عامل Cisco IOS Image و وضعیت اتصالات هر عضو را بررسی می کند. این عمل برای سوئیچ های سری 2960S ،2960X و 2960XR یکسان می باشد. تمام سوئیچ های سری 2960 از این پروتکل استفاده می کنند و می توانند با یکدیگر کار کنند.

هر عضو FlexStack می تواند به طور همزمان ترافیک اترنت را بر روی هر دو Line Stack ارسال و دریافت کند. پهنای باند Stack برای هر سوئیچ سری 2960X برابر با 40 گیگابیت در ثانیه است و پهنای باند Stack برای هر سوئیچ 2960S برابر با 20 گیگابیت در ثانیه می باشد. هنگامی که دو یا چند سوئیچ سری 2960X در کنار یکدیگر قرار می گیرند، پهنای باند مؤثر آن 80 گیگابیت در ثانیه می شود، زیرا هر عضو قادر به ارسال و دریافت 40 گیگابیت در ثانیه خواهد بود. این موضوع برای سوئیچ های سری 2960S هم به همین شکل بوده و دارای پهنای باند مؤثر 40 گیگابیت در ثانیه است، زیرا چندین عضو به طور همزمان 20Gbps دریافت و ارسال می کنند.

بعضی از مدل های سوئیچ های سری 2960 پروتکل FlexStack را اجرا می کنند و به دستگاه ها اجازه می دهد در یک Stack کنار یکدیگر قرار بگیرند. به استثناء سوئیچ های سری 2960XR که به همراه سوئیچ های سری 2960X و 2960S در یک Stack قرار نمی گیرد، زیرا سوئیچ هاس سری 2960XR دارای سیستم عامل  IOS Image IP Lite هستند و با ویژگی های سیستم عامل IOS Image LAN Base که در سوئیچ های سری 2960X تنظیم شده است، سازگار نمی باشند.

هنگامی که اعضای 2960X و 2960S با یکدیگر در یک استک قرار داده می‌ شوند، تمام اعضا (حتی اعضای 2960X) دارای قابلیت های FlexStack می باشند. ماژول FlexStack دارای قابلیت Hot-Swappable است یعنی می توانید ماژول را به هر سوئیچ 2960S که دارای سیستم عامل LAN Base است، اضافه کنید. هر سوئیچ متصل به استک (عضو استک) می‌ تواند به صورت خودکار به سیستم عامل Cisco IOS ارتقاء پیدا کند.

ماژول Cisco FlexStack و نرم افزار IOS سیسکو یک Satck واقعی را ارائه می کنند که تمام سوئیچ های در آن به صورت یک واحد عمل می کنند، سطح اطلاعات یکسان، کانفیگ یکسان و یک آدرس IP برای مدیریت همه سوئیچ ها ارائه شده است.

نکته: توجه داشته باشید که قبل از جدا کردن ماژول FlexStack از سوئیچ فعال در Stack، باید ویژگی Cross-Stack غیرفعال شود.
